户外大型摩天轮转轮轨道制作

浏览数量:13     作者:本站编辑     发布时间: 2019-03-22      来源:本站

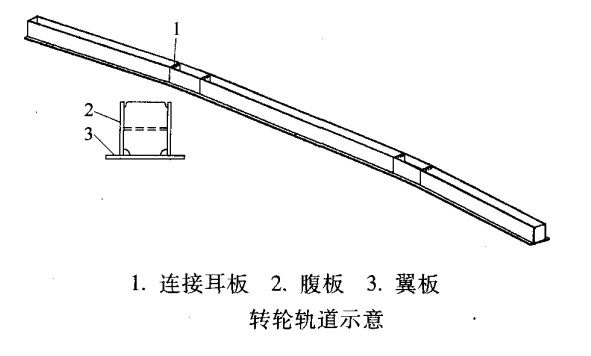

    户外大型摩天轮转轮轨道主要是由腹板及翼板组成的三面箱型结构,并采用以直代曲结构进行设计,如图所示,单根轨道长约16m,质量约5t。大轮盘在驱动机构的作用下转动,驱动机构与轨道腹板及翼板直接接触,为保证接触良好及 轮盘转动时的稳定性 ,设计要求腹板垂直度及翼板垂直度应控制在 ≤1:100的范围内。

QQ截图20190320134551

    工艺方案:


    1)轨道腹板与翼板为CJP焊缝 ,为减少腹板焊后自由边严重变形,采用轨道两两组对对称施焊,并辅以卡玛及锲块固定,如图所示。

QQ截图20190320134647


    2)检测焊缝质量并测量轨道外形尺寸及腹板、翼板垂直度,记录相关数据。


    3)对垂直度不合格的轨道采用油压机进行校正,在油压机上校正时,辅以火工校正,以防压力过大导致焊缝开裂,同时需注意油压机的压力不得超过钢材屈服强度的50%,如图所示。


QQ截图20190320134759
