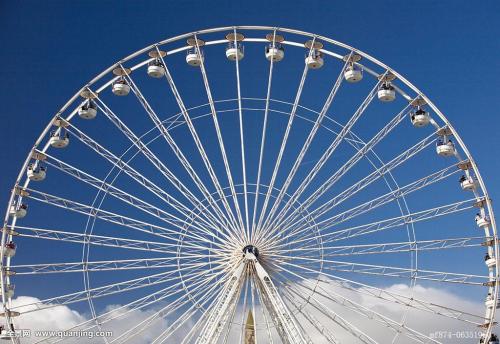

户外大型摩天轮类游乐设施,其主轴直径一般大于300mm,根据国家强制性标准GB 8408-2008《游乐设施安全规范》规定:游乐设施涉及到人身安全的重要轴、销轴要进行100%的超声波检测与磁粉或渗透探伤,直径较大(≥250mm)轴的超声波检测评定主要依据GB/T 6402-2008有关规定执行,检验质量等级不低于2级。
内部缺陷相关知识
主轴的内部缺陷在制造过程中的形成可分为两大类:①在冶炼、铸造过程中形成的夹杂、疏松、缩孔等缺陷;②在锻造和热处理过程中形成的裂纹、白点等缺陷。
夹杂
夹杂对工件本体的强度影响不大,但对延伸率、断面收缩率等性能有较大影响,尤其影响部件的冲击韧性值。轴锻件中的夹杂可分为内生夹杂和外来夹杂两类。内生夹杂较为常见,其主要是钢液在脱硫、脱氧过程中产生,内生夹杂会阻断金属基体的连续性,并且会导致显微裂纹。夹杂缺陷波反射特征:夹杂缺陷一般呈密集型分布,缺陷波反射幅度大小不均,容易被超声波检测发现并且在同一探测区域内存在多处缺陷波。
疏松
疏松形成主要原因是钢锭头部区域和中部区域最后凝固收缩时无钢水补充形成的孔隙和孔穴,在锻造过程中因变形量不足而未被消除,主要表现为非致密组织。缩松缺陷多出现在大型锻件中。疏松缺陷波反射特征:采用较低灵敏度检测时,缺陷波很低或不能发现缺陷波;高灵敏度检测时,逐步呈现缺陷波。由于疏松对声波有明显的吸收和散射作用,当疏松严重时,底波反射将显著降低甚至消失。
缩孔
缩孔是铸锭冷却收缩时在头部形成的缺陷,锻造时因切头量不足而残留下来,多见于轴类锻件头部,具有较大体积,位于横截面中心呈扁平状空洞或爪状裂纹,伴有一些夹渣物和疏松。缩孔在轴向具有较大的延伸长度。
缩孔缺陷波反射特征:在超声检测锻件的过程中所发现的缩孔缺陷波反射强烈,反射波根部较宽、呈束状,在大缺陷波附近伴有小缺陷波,对底波反射影响比较严重,严重时会导致底波消失。
